| DRB-10 Series |
| |
 |
| |

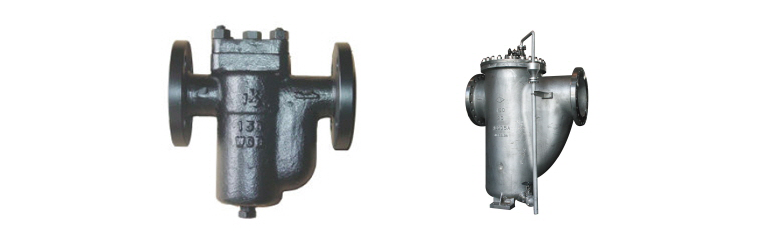

| 공장 및 각종 플랜트의 수평 배관 라인에 설치되며 소구경부터 대구경까지 제작이 가능하며 특히 원료액이나 B-C OIL등과 같은 점성이 높은 유체에 적합하며 또한 대용량을 요구하는 PUMP SUCTION 이물질의 양이 많아 충분한 여과면적을 요구하는 경우등에 광범위하게 사용됩니다.그리고 현타입은 기존 Strainer에 비해 곡선유로를 형성하여 유체에 의한 Sceen 이 파손되는 문제점을 보완하였으며 고압에도 사용이 용이하게 제작되었음. |
| |
 제품 사양 |
| STRAINER (Fabricated)/ MODEL : DRB-10 |
| NO |
PARTS NAME |
KS SPECIFICATIONS |
REMARKS |
| CORROSION SERVICE |
| 1 |
Applicable Fluid |
Water, Oil, Steam, Gas, Etc |
|
| 2 |
Applicable Rating |
KS10K,20K,Class 150, 300 |
|
| 3 |
End Connections |
Flanged Ends |
|
| 4 |
Hydrostatic Test |
Design Pressure X 1.5 |
|
| 5 |
Material |
Body, Cover |
SC, SCPH2, SCS13 |
|
| 6 |
Screen |
STS304 |
Mesh:10~200Mesh |
| 7 |
Plug |
Carbon Steel, Stainless Steel |
|
| 8 |
Gasket |
None-Asbestos, PTFE |
|
| 9 |
정격 토출유량 10m3/h~300m3/h |
|
| |

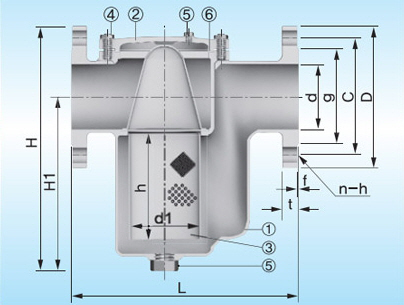

| 단면도 |
 |
| |
| 제품 치수 _ Dimensions for 10k / class 150 |
| SIZE[DN] |
L |
H |
H1 |
d1 |
h |
| 15 |
180 |
220 |
140 |
30 |
75 |
| 20 |
180 |
220 |
140 |
30 |
75 |
| 25 |
180 |
160 |
120 |
40 |
67 |
| 32 |
230 |
194 |
145 |
50 |
90 |
| 40 |
230 |
194 |
145 |
50 |
90 |
| 50 |
230 |
205 |
150 |
60 |
95 |
| 65 |
280 |
270 |
200 |
80 |
120 |
| 80 |
300 |
275 |
220 |
90 |
140 |
| 100 |
350 |
360 |
260 |
110 |
170 |
| 125 |
450 |
470 |
350 |
140 |
240 |
| 150 |
500 |
520 |
380 |
170 |
260 |
| 200 |
555 |
565 |
400 |
200 |
275 |
| 250 |
670 |
670 |
470 |
250 |
310 |
| 300 |
770 |
773 |
550 |
300 |
360 |
|
|
|
