| TVD-40 Series |
| |
 |
| |
| Duplex Strainer는 두 칼럼의 Housing을 하나의 Line에 연결하여 사용하는 것으로 Cock-Hondle에 의해 선택적으로 유체를 여과할 수 있는 구조로서 Filtering을 정지하지 않고 계속 운전하며 이물질을 제거하는 여과장치입니다. |
| |
| Element는 타공판으로 하거나 타공판내에 메쉬를 취부하여 제작하며 모든 여과정밀도는 40 Mesh로 기본적으로 제작하나 사용자의 요구에 따라 폭 넓게 변경이 가능하며 엘리멘트나 하우징의 재질 또한 304 SS, 316 SS, 316L SS, Carbon Steel등으로 제작 가능합니다. Duplex Strainer는 Welded형 Simplex Strainer 2대를 조립하여 제작도 가능하며 이때는 유체의 전환을 위하여 2-Way, 3-Way등의 별도의 밸브를 취부하여 제작됩니다. |
| |
 제품 사양 |
| Stress analysis code |
ASME Section VIII Division 1. |
| Connection flange |
JIS B 2210, ANSI B 16.5, DIN, etc. |
| Body |
C200(FC200),SC,SCS13 |
| Filter |
SS400, STS304, STS316, Titanium, etc. |
| Packing |
NBR, EPDM, PTFE, Viton, etc. |
| Rating |
JIS 5K, JIS 10K |
| Filter/ Mesh |
Φ2 ~ Φ12/ #2 ~ #400 |
| Lifting |
Yoke, Lug, etc. |
| Cover bolting |
Yoke, Bolt, etc. |
| Vent / Drain type |
Screw, Flange, Valve, etc. |
| Coating |
Tar Free Epoxy, Hot Dipped Galv, etc. |
| Liquid name |
Oil, Water, etc. |
|
| |

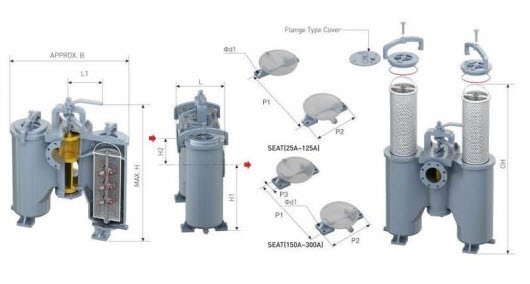

| 단면도 |
 |
| |
| 제품 치수 |
| Nominal dia |
L1 |
B |
L |
H1 |
H2 |
H |
P1 |
P2 |
P3 |
d1 |
OH |
DRAIN/VENT |
Net |
Model |
| PLUG |
Weight(kg) |
| 25A |
150 |
315 |
165 |
130 |
40 |
410 |
220 |
100 |
- |
12 |
370 |
M20x1.5P |
36 |
TVD-40/25 |
| 32A |
150 |
380 |
195 |
165 |
55 |
490 |
290 |
140 |
- |
15 |
490 |
M20x1.5P |
50 |
TVD-40/32 |
| 40A |
150 |
380 |
195 |
165 |
55 |
490 |
290 |
140 |
- |
15 |
490 |
M20x1.5P |
50 |
TVD-40/40 |
| 50A |
150 |
415 |
180 |
219 |
66 |
516 |
302 |
150 |
- |
15 |
610 |
M20x1.5P |
60 |
TVD-40/50 |
| 65A |
180 |
514 |
215 |
273 |
85 |
661 |
375 |
185 |
- |
19 |
745 |
M20x1.5P |
87 |
TVD-40/65 |
| 80A |
210 |
600 |
250 |
312 |
102 |
685 |
440 |
215 |
- |
19 |
884 |
M20x1.5P |
126 |
TVD-40/80 |
| 100A |
250 |
718 |
285 |
371 |
126 |
816 |
524 |
255 |
- |
23 |
1052 |
M24x2P |
191 |
TVD-40/100 |
| 125A |
300 |
852 |
330 |
431 |
157 |
952 |
620 |
305 |
- |
23 |
1255 |
M24x2P |
321 |
TVD-40/125 |
| 150A |
320 |
1046 |
410 |
516 |
201 |
1299 |
760 |
365 |
80 |
23 |
1538 |
M24x2P |
566 |
TVD-40/150 |
| 200A |
380 |
1250 |
490 |
645 |
245 |
1520 |
920 |
430 |
100 |
27 |
1940 |
M24x2P |
906 |
TVD-40/200 |
| 250A |
380 |
1600 |
570 |
695 |
370 |
1783 |
1100 |
495 |
120 |
33 |
2466 |
M24x2P |
1555 |
TVD-40/250 |
| 300A |
380 |
1900 |
700 |
695 |
370 |
1940 |
1425 |
540 |
120 |
33 |
2780 |
M24x2P |
1986 |
TVD-40/300 |
|
|
|
