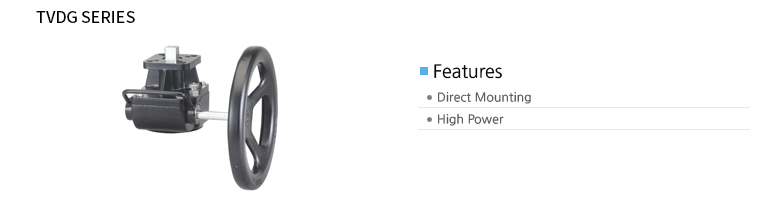

수동 기어 박스


Specification
  Model No. TVDG050 TVDG070 TVDG140
  Max. Output Torque 300Nm 360Nm 1310Nm
  Pneumatic Actuator Mounting Flange(ISO 5211) F05 / F07 F07 / F10 F10 / F12
  Valve Mounting Flange(ISO 5211) F05 / F07 F07 / F10 F10 / F12
  Reduction Ration 40 : 1 38 : 1 50 : 1
  Number Of Turns 90˚ 10 TURN 9.5 TURN 12.5 TURN
  Handwheel Diameter Ø200 Ø200 Ø400
  Weight 2.7kg 4.3kg 13.5kg
  Application For Pneumatic Actuator AS50/65
AD50/65/80		 AS80/100
AD100/125		 AS125
AD140/160

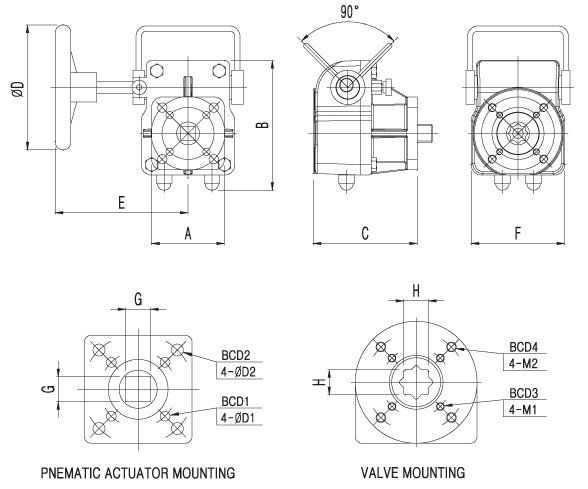

TVDG Series Dimension
(mm)
Model / DIM. A B C ØD E F G H Pneumatic Actuator Valve Mounting
BCD1/2 4-ØD1/2 BCD3/4 4-M1/2
TVDG050 70 125 100 200 143 90 14 x 14 17 x 17 Ø50/70 4-Ø6.5/8.5 Ø50/70 4-M6/M8
TVDG070 95 150 118 200 177 125 17 x 17 17 x 17 Ø70/102 4-Ø8.5/10.5 Ø70/102 4-M8/M10
TVDG140 140 225 162 400 325 185 22 x 22 27 x 27 Ø102/125 4-Ø11/14 Ø102/125 4-M10/M12
