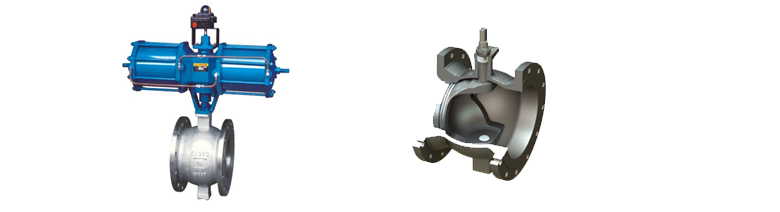

| 세그먼트 볼 밸브 |
| |
| |
 |
| |
 특징 |
| 1) Quarter turn(1/4 회전) 방식의 밸브로 조작이 간편하고, 조작 토크가 적으며, 설치면적이 적은 장점이 있어 다양하게 사용 되며 수동식, 전동식, 유(공)압식 등의 조작기를 이용하여 조작. |
| 2) 세그먼트 볼 밸브는 Full port 타입으로 손실수두가 적고 정숙한 유체이송과 내부 슬러지등이 있어도 개,폐 조작이 용이. |
| 3) 볼의 형상은 기존 구형상(솔리드타입)이 아닌 세그먼트(부채꼴)형으로 되어 경량이고, 개,폐조작 조작력을 감소함. |
| 4) 시트의 마모등으로 누수가 발생시 시트의 접촉간격을 조절하는 실링장치가 있음.
|
| 5) 밸브는 양방향 유체흐름 차단에 적합. |
| |
| Material |
| No |
Part Name |
Standard Materials |
| 1 |
BODY |
SCPH2, SCS13, SCS14 |
| 2 |
V-BALL |
SCPH2, SCS13, SCS14 |
| 3 |
SEAT |
STS304, STS316/Stellite, PTFE |
| 4 |
STEM |
STS304, STS316, STS410 |
| 5 |
RETAINER |
STS304, STS316 |
| 6 |
GLAND PACKING |
BC, STS304 |
| 7 |
PACKING |
PTFE, Graphite |
| 8 |
GASKET |
PTFE, 304SS+Graphite |
|
| |
| Main Features |
| Pressure Rating |
ANSI : 150#~2500#, DIN : PN10~PN250, KS : 10K~63K |
| Size |
KS : 15A~400A, ANSI : 2"~20", DIN : DN15 ~ DN400 |
| Seat Leakage |
FCI 70-2 Standard Class V, Option : Class VI |
|
| |
| Dimension |
| Size |
L(면간거리) |
H(높이) |
Actuater(폭) |
Model |
| 10K/PN10 |
20K/PN16/PN25 |
| 15 |
108 |
140 |
308 |
175 |
DBV15 |
| 20 |
117 |
152 |
310 |
175 |
DBV20 |
| 25 |
127 |
165 |
313 |
175 |
DBV25 |
| 32 |
140 |
178 |
358 |
275 |
DBV32 |
| 40 |
165 |
190 |
362 |
275 |
DBV40 |
| 50 |
178 |
216 |
366 |
275 |
DBV50 |
| 65 |
190 |
241 |
410 |
380 |
DBV65 |
| 80 |
180/203 |
180/283 |
283 |
380 |
DBV80 |
| 100 |
190/229 |
190/305 |
305 |
420 |
DBV100 |
| 125 |
213/356 |
213/381 |
403 |
420 |
DBV125 |
| 150 |
345/394 |
345/403 |
502 |
568 |
DBV150 |
| 200 |
395/457 |
395/502 |
568 |
752 |
DBV200 |
| 250 |
410/533 |
568 |
648 |
810 |
DBV250 |
| 300 |
445/610 |
648 |
782 |
850 |
DBV300 |
| 350 |
686 |
762 |
830 |
900 |
DBV350 |
| 400 |
762 |
838 |
914 |
955 |
DBV400 |
|
|
|
